一、中央空調全自動在線清洗裝置技術要求：
1、全自動在線清洗裝置是提高制冷機組熱效率的重要設備。主要由收球網、膠球循環泵、裝球器、程序控制系統、清洗膠球及閥門管路等部件組成。它借助水流的作用將直徑略大于冷凝器冷卻管內徑的清潔膠球擠過冷卻管，對冷卻管內壁進行反復擦洗，并把雜質帶出，從而提高冷卻管清潔度，避免垢下腐蝕，延長冷卻管使用壽命。該裝置可在機組不停機、不減負荷的條件下使用。
2、全自動在線清洗裝置可根據用戶的需求和機組冷卻水的臟污程度按預定的程序進行自動清洗，保持凝汽器冷卻管內的清潔，使冷卻水管具有較高的換熱系數。
3、全自動在線清洗裝置選用合適的膠球，將膠球從裝室手孔處投入裝球室內，投球數量為凝汽器冷卻水管數的10%左右。先打開收球網的球閥，然后啟動膠球泵，再打開裝球室上的放氣閥，排完裝球室內的空氣，關閉排氣閥，再打開送球管道中間的球閥，當水流正常運行時慢慢打開裝球室的切換閥，不宜過猛的切換，膠球在循環水流的帶動下進入機組水室。剝皮膠球在循環水進出口壓力差的作用下洗刷冷卻管內泥沙污物，對冷卻管內進行一次抹擦，使冷卻管內壁泥沙污垢隨著水流帶出，膠球經循環水的帶動下進入收球網，在收球網阻攔下，將膠球分離出來，由膠球泵吸出重打入裝球室，按此規律往復循環對機組冷卻水管進行連續清洗。
4、全自動在線清洗裝置應滿足下列因素：
1)空調制冷機組型號：螺桿式水冷冷水機組，型號30XW0852P；額定功率818.5KW；輸入功率154.2KW；廠家：開利。
2)空調制冷機組個數:3臺，冷卻水的回路數：l路；各回路管束管子數目：216；管子3/4吋，外徑19.05mm,壁厚0.635mm,內徑17.78mm；管束材質:紫銅；冷卻水管出入口直徑：DN200mm；在正常冷卻水量168.01m3/h的情況下各回路壓降47.5Kpa，最大冷卻水量的各回路壓降104Kpa；冷卻水的正常流量168.01m3/h；最大流量244.44m3/h ；機組冷卻水口管處的最大工作壓力1.0Mpa；無虹吸現象。
3)每臺機組循環水泵的數量：1臺；型號:DFW100-160/2/15；水泵的正常流量115m3/h；揚程:30mH2O；廠家：上海東方；循環泵入口及出口管道布置情況 。
4)冷卻水的分析資料，冷卻水所含粗糙雜質及碎屑的性質；冷卻水一次過濾采用的方式，漏孔的大小 mm ；冷卻水有無進行化學處理無。
5、全自動在線清洗裝置應具備下列組成設備：

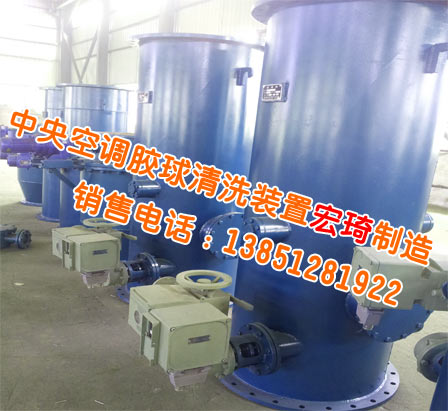

1）收球網是機組進行膠球清洗過程中的關鍵組成設備之一。維持海綿膠球?qū)淠艿倪B續清洗，保證將膠球源源不斷地送入清洗系統中。將清洗過冷卻管的膠球及時回收，再次用于清洗管子。收球網是在相應的管道中設置柵格網，網板將整個管道截面全部遮擋。收球網的網板、主軸、卡軸塊及緊固件等所有過流部件采用優質不銹鋼。柵格網網板具備反沖洗功能，收球率達94%以上�？墒謩踊螂妱訉⒕W(wǎng)板轉回到運行結構位置上。
2）膠球泵，膠球自動清洗裝置中使膠球連續清洗、不斷循環的專用動力設備。需具有不損球、不堵塞、運行平穩、使用壽命長等特點。 膠球泵采用單吸臥式離心泵，泵的殼體和葉輪成寬闊的流道形式，不得發生膠球堵塞現象。采用滾動軸承，軸端密封為機械密封，便于檢修。
3）噴球器，把清洗膠球噴射入冷卻水管線的入口，噴球器的端部應正對冷卻水流，膠球可以均勻的分布于水室之中，以保證每一個冷卻管都有近似相等清洗的機會和頻率。
4）二次濾網裝置，作用是過濾冷卻水、凈化水中污物，除去可能堵塞機組換熱管的雜物，保持凝汽器水室經常處于清潔狀態，保證海綿膠球正常投入、回收和運行，提高膠球回收率。
6、電機采用ABB、西門子等國際知名合資品牌，電機絕緣等級F級，IP55防護；電機能滿足供電要求并與風機配套；能在濕熱環境下長期連續運行；電機內置。電機能耗要滿足國家最新標準節能評價值要求。同時能滿足變頻器對電機的有關性能的要求。
7、電氣元器件采用ABB、西門子、施耐德等產品，柜體材質采用不銹鋼（1.5mm厚）。
